ISO 12241:2022 Nedir? Endüstriyel İzolasyon Hesaplama ve Uygulama Rehberi

Bir buhar hattına ne kadar kalın yalıtım uygulanmalı? Mevcut yalıtım hâlâ işini yapıyor mu? Kaplama yüzeyine dokunan bir çalışan için risk var mı? Bu soruların ortak paydası, yalıtımlı bir yüzeyden geçen ısının ve yüzeyde oluşan sıcaklığın doğru hesaplanmasıdır. ISO 12241 bu hesabın nasıl yapılacağını tanımlar.

Standart; ısı kaybı, yüzey sıcaklığı ve yalıtım kalınlığı arasındaki ilişkiyi aynı hesap çerçevesinde kurar. Kalınlık arttıkça ısı kaybı azalır ve yüzey sıcaklığı düşer; ancak bu ilişki doğrusal değildir ve boru çapına, malzemenin sıcaklığa bağlı ısı iletkenliğine, yüzey emissivitesine ve hava hareketine göre değişir. Tesis yöneticileri için bu hesap, enerji kaybının sayısal olarak görülmesini ve yatırım kararlarının bir temele dayanmasını sağlar. Uygulama yapan firmalar için ise tasarımın, teklifin ve montaj sonrası kontrolün aynı varsayımlar üzerinden konuşulabilmesi anlamına gelir.

ISO 12241 Nedir, Neden Kullanılır?

ISO 12241'in tam adı Thermal insulation for building equipment and industrial installations — Calculation rules, yani "Bina ekipmanları ve endüstriyel tesisler için termal yalıtım — Hesaplama kuralları"dır. Güncel uluslararası sürümü, Haziran 2022'de yayımlanan üçüncü baskı ISO 12241:2022'dir ve 2008 baskısının yerini almıştır. Standart, ISO/TC 163/SC 2 "Hesaplama yöntemleri" alt komitesi tarafından hazırlanmıştır.

ISO'nun yayımladığı özete göre standart, bina ekipmanları ve endüstriyel tesislerde ısı transferiyle ilgili özelliklerin ağırlıklı olarak kararlı rejim koşullarında hesaplanmasına yönelik kurallar verir ve ısı köprüleri için basitleştirilmiş bir yaklaşım içerir. Endüstride en çok şu amaçlarla kullanılır:

• Boru, tank, kanal ve ekipman yüzeylerinden ısı kaybının (veya soğuk sistemlerde ısı kazancının) hesaplanması,
• Belirli bir yalıtım kalınlığında dış yüzey sıcaklığının bulunması,
• Soğuk hatlarda yüzey yoğuşmasını önleyecek kalınlığın belirlenmesi,
• Boru boyunca akışkan sıcaklık düşüşünün, soğuma ve donma sürelerinin tahmin edilmesi,
• Farklı kalınlık ve malzeme seçeneklerinin aynı varsayımlarla karşılaştırılması.

ISO 12241:2022'nin Kapsamı

Boru, tank, düz yüzey ve çok katmanlı sistemler

Standart, yalıtım sistemlerini geometriye göre ele alır. Hesap mantığı aynıdır (sıcaklık farkı / toplam ısıl direnç), ancak direncin ifadesi geometriye göre değişir:

Çok katmanlı sistemlerde (örneğin yüksek sıcaklıkta iç katmanda farklı, dış katmanda farklı bir malzeme) her katmanın direnci ayrı hesaplanıp toplanır ve katmanlar arası ara yüzey sıcaklıkları da bulunur. Bu, iç katmanın kendi kullanım sıcaklığı sınırını aşmadığını kontrol etmek için önemlidir.

1. Çelik boru: dış çap D₁ = 114,3 mm (DN100), dış yüzey sıcaklığı T₁
2. Taş yünü yalıtım: kalınlık s, sıcaklığa bağlı ısı iletkenlik λ(T)
3. Dış kaplama / ceket: dış çap D₂ = D₁ + 2s, yüzey sıcaklığı Tₛ, emissivite ε; çevresinde Tₐ sıcaklığında ve v hızında hava

Sıcak hatlar ve soğuk hatlar arasındaki fark

Sıcak hatlarda (buhar, kızgın yağ, sıcak su, proses hatları) hesap genellikle ısı kaybını sınırlamak, proses sıcaklığını korumak ve dış yüzey sıcaklığını kabul edilebilir bir seviyeye indirmek için yapılır. Yüksek sıcaklıkta malzemenin ısı iletkenliği belirgin biçimde arttığından sıcaklığa bağlı λ verisinin kullanılması burada özellikle önemlidir.

Soğuk hatlarda (soğutma suyu, glikol, soğutucu akışkan hatları) ısı akışı tersine döner: çevreden boruya ısı kazancı olur. Belirleyici kriter çoğu zaman yüzey yoğuşmasıdır; dış yüzey sıcaklığının ortam havasının çiğ noktasının üzerinde kalması gerekir. Örneğin 25 °C ve %70 bağıl nemde çiğ noktası yaklaşık 19 °C'dir; bağıl nem arttıkça gereken kalınlık hızla büyür. ISO 12241 yüzey yoğuşmasını önleme hesabını içerir. Ancak yalıtımın içine su buharı difüzyonu, buhar kesici seçimi ve detaylandırma ayrıca ele alınması gereken konulardır. Konunun ayrıntıları için yüzey yoğuşması ve önleme yöntemleri yazımıza bakabilirsiniz.

Standardın kapsamadıkları

ISO 12241 ısı transferine ilişkin hesap kuralları sunar. Standardın giriş bölümüne göre sonuçlar kullanılan girdilerin doğruluğuna bağlıdır ve standart yalıtım kalitesini ölçümle doğrulamaya yönelik bir yöntem değildir. Aşağıdaki konular bu standardın hesap kurallarıyla tek başına karşılanmaz:

• Yalıtım malzemesinin ürün kalitesi ve beyan edilen özelliklerin doğrulanması,
• Montaj işçiliği, kaplama detayları ve hava/su sızdırmazlığı,
• Mekanik dayanım, titreşim ve darbe dayanımı,
• Yangın davranışı ve yangın güvenliği gereklilikleri,
• Yalıtım altı korozyon (CUI) riskinin yönetimi,
• Ekonomik kalınlık optimizasyonu (bu hesap için VDI 2055 gibi rehberler veya işletmenin kendi yatırım kriterleri kullanılır).

Türkiye'deki durum

ISO 12241:2022, Avrupa'da EN ISO 12241:2022 olarak kabul edilmiş ve ulusal standart kuruluşlarınca yayımlanmıştır (örneğin DIN EN ISO 12241:2022-09, BS EN ISO 12241:2022). Türkiye CEN üyesi olduğundan Avrupa standartları TSE tarafından "TS EN" numarasıyla ulusal standart olarak benimsenir. Türkiye'deki güncel baskının numarası ve yürürlük durumu için TSE'nin standart sorgulama sistemi esas alınmalıdır. Teklif ve şartnamelerde standardın yalnızca numarasının değil yılının da yazılması, hangi baskıya göre hesap yapıldığı konusundaki belirsizliği ortadan kaldırır.

Hesapta Kullanılan Parametreler

Bir yalıtım hesabının güvenilirliği, girdilerin ne kadar gerçekçi seçildiğine bağlıdır. Aşağıdaki tablo her parametrenin sonuca etkisini ve bu makaledeki örnekte kullanılan değeri özetler.

Temel Mühendislik Hesaplamaları

Aşağıdaki bağıntılar bir yalıtım hesabının temel yapı taşlarıdır. Silindirik geometride sonuçları birim boru uzunluğu başına (W/m) ifade ediyoruz; dirençler de buna uygun olarak m·K/W biriminde tanımlanır. Yüzey alanı başına ısı akısı (W/m²) ayrıca belirtilmiştir.

Isı iletimi: silindirik yalıtım katmanı

Fourier yasasına göre iletimle geçen ısı, sıcaklık gradyanı ve malzemenin ısı iletkenliğiyle orantılıdır. Silindirik bir katmanda bu yasa integre edildiğinde birim uzunluk başına şu sonuç elde edilir:

Çok katmanlı sistemde her katman için ln(D_i+1 / D_i) / (2π · λ_i) terimi ayrı hesaplanır. Düz yüzeylerde ise direnç d / λ (m²·K/W) olur ve sonuç W/m² olarak elde edilir. Çok büyük çaplı tank gövdelerinde silindirik ve düz duvar bağıntıları birbirine yakın sonuç verir.

Taşınım: yüzey ile hava arasındaki ısı transferi

Dış yüzeyden havaya taşınımla aktarılan ısı, taşınım katsayısı h_cv ile ifade edilir. Durgun havada sıcak yüzeyin çevresindeki hava yoğunluk farkıyla yükselir (doğal taşınım); rüzgâr veya fan etkisi olduğunda zorlanmış taşınım baskın hâle gelir.

ISO 12241:2022, dış yüzey taşınım katsayısının hesap yöntemini 2008 baskısına göre güncellemiştir. Bu makaledeki örnekte yatay silindir için ısı transferi literatüründe yaygın kullanılan Churchill–Chu (doğal taşınım) ve Churchill–Bernstein (zorlanmış taşınım) bağıntıları Nu³ = Nu_zorlanmış³ + Nu_doğal³ şeklinde birleştirilerek kullanılmıştır. Bu, standardın kendi taşınım bağıntısı değildir; örnekteki sonuçlar ISO 12241:2022 ile doğrulanmış değerler olarak değil, aynı fiziksel çerçevede yapılmış bir mühendislik tahmini olarak okunmalıdır.

Işınım: emissivite ve mutlak sıcaklık

Yüzey ile çevre arasındaki ışınım ısı transferi mutlak sıcaklıkların dördüncü kuvvetleri farkıyla orantılıdır. Hesabı diğer dirençlerle birleştirebilmek için eşdeğer bir ışınım katsayısı tanımlanır:

Işınım doğrusal değildir: h_r yüzey sıcaklığına bağlıdır ve sıcaklık yükseldikçe hızla artar. Örneğimizde h_r, 180 °C'lik çıplak boru yüzeyinde yaklaşık 11,9 W/m²·K iken 32 °C'lik yalıtım yüzeyinde yaklaşık 5,9 W/m²·K'dir. Tek bir sabit h_r değeriyle yapılan hesaplar, özellikle yüksek sıcaklıktaki çıplak yüzeylerde büyük hata verebilir. Ayrıca bu yaklaşım, çevredeki yüzeylerin sıcaklığının hava sıcaklığına eşit olduğunu ve yüzeyin gri, yayıcı bir yüzey gibi davrandığını varsayar; sıcak ekipmanlara yakın bölgelerde veya güneş ışınımı altında bu varsayım geçerliliğini yitirebilir.

Toplam ısı kaybı: dirençlerin birleştirilmesi

Yalıtım katmanı ve dış yüzey ısıl dirençleri seri bağlıdır. Birim uzunluk başına:

λ ve hₛₑ bilinmeyen yüzey sıcaklığına bağlı olduğu için problem iteratif çözülür: bir Tₛ tahmin edilir, λ ve hₛₑ hesaplanır, yalıtımdan geçen ısı ile yüzeyden çevreye aktarılan ısı eşitlenene kadar Tₛ düzeltilir. Çelik boru cidarının direnci (çeliğin ısı iletkenliği yalıtıma göre yaklaşık bin kat yüksektir) ve yoğuşan buhar tarafındaki iç film direnci genellikle ihmal edilebilecek kadar küçüktür; bu nedenle boru dış yüzey sıcaklığı buhar sıcaklığına eşit kabul edilebilir.

Hesaplamalı Örnek: 180 °C DN100 Buhar Hattı

Bu bölümdeki sayılar, yukarıdaki bağıntılarla kurulmuş bir hesap modelinden elde edilmiştir. Modelin iç tutarlılığı aşağıdaki "Hesabın doğrulanması" kutusunda özetlenen testlerle kontrol edilmiştir; bu testler sonuçların ISO 12241:2022'nin tam metnindeki bağıntılarla karşılaştırıldığı anlamına gelmez.

Girdiler ve varsayımlar

Sonuçlar

Isı akısı dış yüzey alanına göredir. Yıllık değerler = q′ × 7.200 h / 1.000. Yalıtım katmanında hesaplanan ortalama λ: 30 mm için 0,0474; 50 mm için 0,0470; 80 mm için 0,0468 W/m·K.

Sonuçların yorumu

• En büyük kazanç ilk milimetrelerdedir. 30 mm yalıtım bile çıplak boruya göre kaybı %92 azaltır. 30 mm'den 50 mm'ye geçiş kaybı yaklaşık 31 W/m, 50 mm'den 80 mm'ye geçiş ise yaklaşık 19 W/m azaltır.
• Yüzey sıcaklığı üç kalınlıkta da düşüktür, ancak bu sonuç ε = 0,95 ve 1 m/s hava hızı varsayımına bağlıdır. Parlak metal kaplama veya durgun hava koşulunda yüzey daha sıcak olur (bkz. sık yapılan hatalar).
• Kalınlık seçimi tek başına bu tabloyla yapılmaz. Ekonomik kalınlık; malzeme ve işçilik maliyeti, enerji fiyatı, işletme süresi ve yatırımın geri dönüş beklentisiyle birlikte değerlendirilir.
• Azalma yüzdeleri varsayımlara bağlıdır. Yüzdeler çıplak boru kaybına göre hesaplanır; bu kayıp da çıplak borunun emissivitesi ve ortam koşullarıyla değişir. Çıplak boru ε = 0,80 alınırsa çıplak kayıp 1.178 W/m ve 50 mm'deki azalma %94,1; durgun havada (ε = 0,95) çıplak kayıp 1.065 W/m ve azalma %93,6 olur. Bu yüzdeler başka bir tesise doğrudan aktarılmamalıdır.
• Bu sayılar düz bir boru içindir. Vana, flanş, mesnet ve askı noktaları ısı köprüsü oluşturur; gerçek bir hattın toplam kaybı bu bölgeler eklenerek hesaplanmalıdır.

Yıllık Enerji Kaybı ve Maliyet Hesabı

W/m ile kWh/yıl arasındaki fark

W/m bir güç birimidir: belirli bir anda bir metre borudan kaybolan ısı akışını gösterir. kWh ise enerji birimidir: bu kaybın zaman içindeki toplamıdır. Yıllık enerji kaybı şu şekilde bulunur:

Borudan kaybolan ısı, kazanda yakılan yakıt enerjisiyle aynı şey değildir. Kazan verimi %90 ise borudan kaybolan her 1 kWh ısı için yaklaşık 1,11 kWh yakıt enerjisi harcanır. Doğal gaz faturası Sm³ cinsindense, tedarikçinin beyan ettiği ısıl değer kullanılarak kWh'e çevrilmelidir.

100 metrelik hat için örnek

Yukarıdaki DN100 hattının 100 m uzunlukta olduğunu, kazan veriminin η = 0,90 alındığını ve yakıt enerjisi fiyatının örnek olarak 2,00 TL/kWh olduğunu varsayalım. Bu fiyat yalnızca hesabı göstermek içindir; kendi faturanızdaki birim fiyatla değiştirmeniz gerekir.

Parasal değer, fiyatla doğrusal değişir: her 1 TL/kWh yakıt fiyatı için tablodaki TL değerlerinin yarısı alınır.

Tablo iki şeyi gösterir: tamamen açıkta kalan bir hattı yalıtmanın etkisi çok büyüktür; zaten yalıtılmış bir hatta kalınlığı artırmanın ek getirisi ise sınırlıdır ve yatırım maliyetiyle birlikte değerlendirilmelidir. Bu hesaplar tahminidir. Gerçek tasarruf; işletme saatine, sıcaklığın yıl içindeki değişimine, ortam koşullarına, yalıtımın durumuna ve ısı köprülerine göre farklılaşır. Vana ve flanş gibi açık noktaların geri ödeme hesabı için vana ceketi geri ödeme süresi yazımıza bakabilirsiniz.

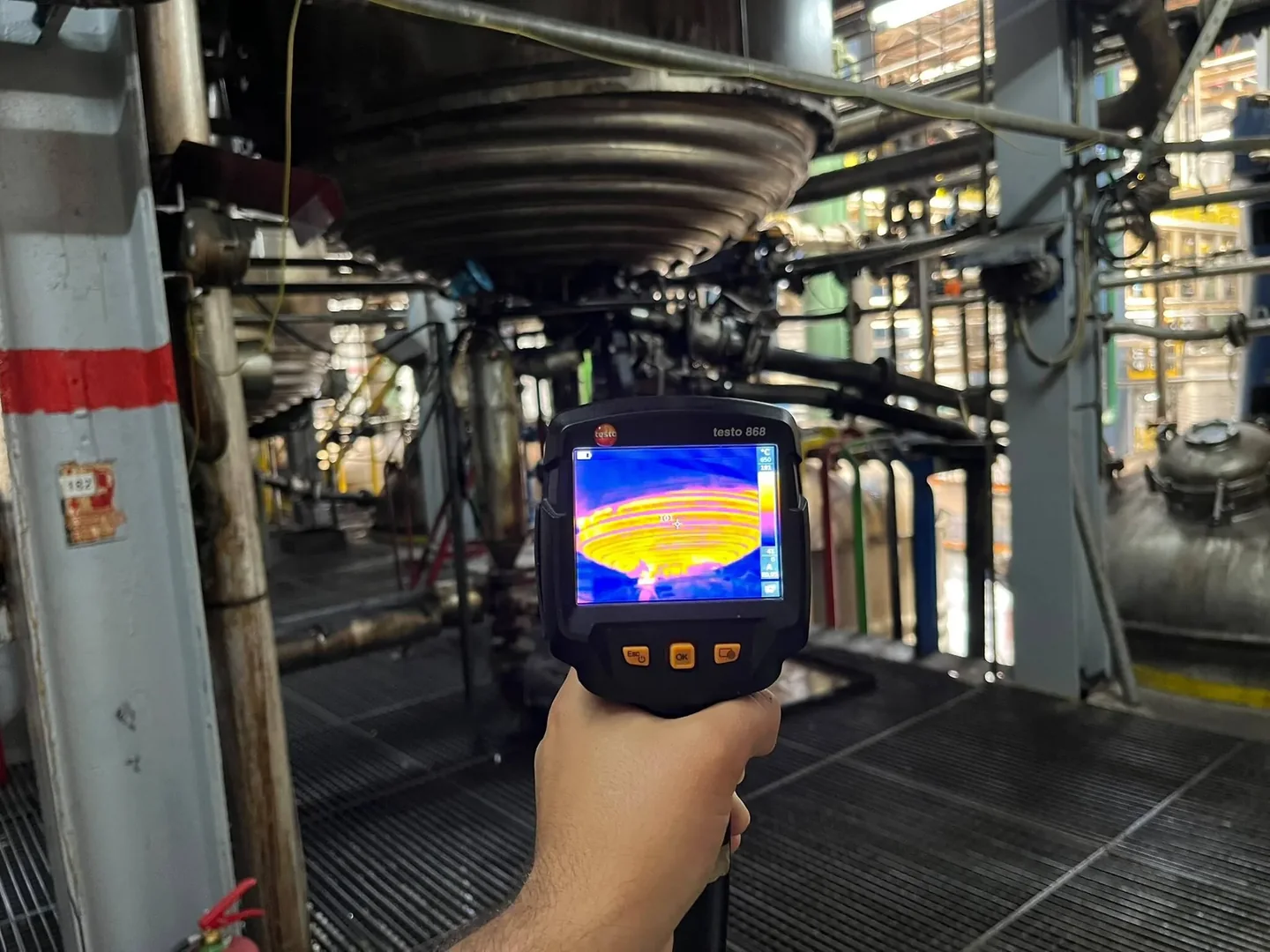

Saha Uygulaması ve Termal Kamera Ölçümü

Hesap, belirli varsayımlar altında beklenen performansı verir. Sahadaki gerçek durum ise yalıtımın yaşına, montaj kalitesine, mekanik hasara ve nem durumuna göre farklı olabilir. Termal kamera ile yüzey sıcaklığı ölçümü, hesap ile saha arasındaki farkı görünür kılmanın pratik bir yoludur; ancak doğru yorum için ölçüm koşulları kayıt altına alınmalıdır.

Ölçüm noktası ve emissivite ayarı

• Ölçüm noktası: Düz boru bölümleri, dirsekler, flanşlar, vanalar ve mesnetler ayrı ayrı değerlendirilmelidir. Hesapla karşılaştırma için ısı köprülerinden uzak, düz bir bölüm referans alınır.
• Emissivite: Kameranın emissivite ayarı yüzeye uygun olmalıdır. Parlak alüminyum veya paslanmaz kaplamalarda emissivite çok düşük olduğundan kamera yüzeyin kendisinden çok çevredeki sıcak veya soğuk nesnelerin yansımasını okur. Bu tür yüzeylerde emissivitesi bilinen bir bant veya boya ile referans noktası oluşturmak ya da temaslı termometreyle kontrol yapmak gerekir.
• Yansıyan sıcaklık: Kamerada yansıyan görünür sıcaklık (reflected temperature) parametresi ölçüm ortamına göre girilmelidir. Yakındaki sıcak ekipmanlar, gökyüzü ve güneş, düşük emissiviteli yüzeylerde okunan değeri belirgin biçimde değiştirir.
• Görüş açısı ve mesafe: Silindirik yüzeyin kenarlarına doğru görüş açısı büyüdükçe okunan değer güvenilirliğini kaybeder; ölçüm borunun kameraya bakan orta bölgesinden alınmalıdır.

Ortam koşulları ve rüzgârın etkisi

Rüzgâr, yüzey sıcaklığını ısı kaybından çok daha fazla etkiler. Örneğimizdeki 50 mm yalıtımlı hatta hava hızı 0'dan 5 m/s'ye çıktığında ısı kaybı 68,2 W/m'den 70,5 W/m'ye yükselirken yüzey sıcaklığı 35,7 °C'den 29,0 °C'ye düşer. Yani rüzgârlı bir günde ölçülen düşük yüzey sıcaklığı, yalıtımın daha iyi çalıştığı anlamına gelmez. Bu nedenle ölçüm sırasında ortam sıcaklığı, hava hızı, güneş durumu ve hattın işletme sıcaklığı not edilmeli; mümkünse ölçüm kararlı işletme koşulunda ve doğrudan güneş almayan saatlerde yapılmalıdır.

Hasar, ısı köprüleri ve görüntülerin yorumlanması

Termal görüntüde çevresine göre belirgin biçimde sıcak (soğuk hatlarda soğuk) görünen bölgeler; ezilmiş veya çökmüş yalıtım, eksik parça, açık kalmış birleşim, mesnet ve askı gibi ısı köprüleri ya da ıslanmış yalıtım olabilir. Termal kamera bu bölgelerin yerini hızla gösterir; ancak nedenini tek başına teşhis etmez. Islak yalıtım ve yalıtım altı korozyon (CUI) şüphesi, anormal sıcaklık bulgusunun ardından nem ölçümü, kaplamanın açılarak görsel kontrol veya uygun tahribatsız muayene yöntemleriyle doğrulanması gereken bir bulgudur.

Ölçülen yüzey sıcaklığından ısı kaybına geçerken de aynı hesap bağıntıları kullanılır: ölçülen Tₛ, ortam sıcaklığı, hava hızı ve emissivite ile hₛₑ hesaplanır ve q = hₛₑ · (Tₛ − Tₐ) bulunur. Bu yöntemle elde edilen değer, ölçüm koşullarının doğruluğuna bağlı bir tahmindir.

Sökülebilir İzolasyon Ceketlerinde Uygulama

Birçok tesiste düz boru hatları yalıtılmış olsa da vana, flanş, pompa gövdesi, eşanjör kapakları, buhar kapanları ve türbin bileşenleri bakım ihtiyacı nedeniyle açıkta bırakılır. Bu noktalar hem ısı kaybının hem de sıcak yüzey riskinin yoğunlaştığı yerlerdir. Sökülebilir izolasyon ceketleri, bu ekipmanlara özel ölçüyle üretilen, kancalı kayış, cırt bant veya bağlama elemanlarıyla takılıp çıkarılabilen yalıtım çözümleridir.

Geometriye bağlı hesap ve uygulama noktaları

• Vanalar: Gövde, bonnet ve flanşlar farklı çap ve şekillere sahiptir. Hesapta eşdeğer yüzey alanı yaklaşımı kullanılır; ceket tasarımında mil ve volan çıkışı için açıklık bırakılır, bu açıklığın kaybı ayrıca değerlendirilir.
• Flanşlar: Cıvata ve somunlar yüzey alanını artırır. Ceket, flanş bölgesini kapsayacak şekilde boru yalıtımının üzerine bindirilerek tasarlanır; böylece birleşim yerinde ısı köprüsü azaltılır.
• Pompalar: Salmastra, yatak ve motor bölgelerinin aşırı ısınmaması için yalıtımın nereye kadar uzanacağı ekipman üreticisinin sınırlarıyla birlikte belirlenir.
• Eşanjörler ve kazan kapakları: Büyük ve düz yüzeylerde düz duvar bağıntıları, kapak ve bağlantı noktalarında parça parça hesap kullanılır. Sık açılan kapaklarda ceketin hızlı sökülüp takılabilmesi tasarımın önemli bir parçasıdır.
• Türbin ve egzoz bileşenleri: Yüksek sıcaklık nedeniyle çok katmanlı yalıtım ve sıcaklığa uygun kaplama kumaşı gerekir; katman ara yüzey sıcaklıkları malzeme sınırlarına göre kontrol edilir.

Sökülebilir ceketlerin avantajları

• Bakım ve arıza müdahalesinde ekipmana erişim için sökülebilir, iş bitince yeniden takılabilir.
• Doğru kullanıldığında birçok kez tekrar kullanılabilir; her bakımda yalıtımı yeniden yapma ihtiyacını azaltır.
• Ölçüye özel üretildiği için karmaşık geometrilere uyarlanabilir.
• Açıkta kalan sıcak yüzeyleri kapatarak temas riskini azaltmaya yardımcı olur.
• Vana ve flanş gibi noktalarda enerji kayıplarının azaltılmasına katkı sağlar.

OPTERM'in bu alandaki çözümleri için sökülebilir vana ceketleri, boru, eşanjör ve kazan kapakları için ısı yalıtımı ceketleri, türbin ve egzoz gibi özel ekipmanlar için ileri teknoloji izolasyon ceketleri ve sabit hat ile tanklar için sac kaplama izolasyon sayfalarına göz atabilirsiniz.

ISO 12241 ile ASTM C680 Karşılaştırması

ASTM C680 (Standard Practice for Estimate of the Heat Gain or Loss and the Surface Temperatures of Insulated Flat, Cylindrical, and Spherical Systems by Use of Computer Programs), özellikle Kuzey Amerika kaynaklı projelerde ve şartnamelerde karşılaşılan bir uygulama standardıdır. İki standart benzer fiziksel ilkelere dayanır; aşağıdaki karşılaştırma yalnızca iki kuruluşun yayımladığı kapsam bilgilerine dayanmaktadır.

İki standart birbirinin hukuki veya teknik ikamesi olarak görülmemelidir. Bir projede hangisinin esas alınacağı müşteri şartnamesine, proje standardına ve sözleşmeye göre belirlenir; aynı girdilerle yapılan iki hesap, kullanılan yüzey katsayısı bağıntılarına göre küçük farklar gösterebilir.

Sık Yapılan Mühendislik Hataları

Aşağıdaki örneklerin tamamı, yukarıdaki hesap modeliyle 180 °C boru ve 25 °C ortam için hesaplanmıştır.

1. Her boru çapında aynı kalınlığı kullanmak. 50 mm taş yünüyle DN50 (60,3 mm) borunun kaybı 44,9 W/m, DN100'ün 69,3 W/m, DN200'ün (219,1 mm) 115,0 W/m'dir. Yüzey sıcaklıkları da 31,0 / 32,4 / 34,0 °C olarak farklılaşır. Aynı kalınlık her çapta aynı performansı vermez; kalınlık çapa göre seçilmelidir.
2. Isı iletkenlik katsayısını sıcaklıktan bağımsız kabul etmek. 50 mm örneğinde λ'yı 50 °C'deki 0,040 W/m·K değerinde sabit almak kaybı 59,4 W/m olarak verir; sıcaklığa bağlı veriyle sonuç 69,3 W/m'dir. Yani kayıp yaklaşık %17 eksik hesaplanır.
3. Rüzgâr etkisini ihmal etmek. Yalıtımlı hatta rüzgârın kayba etkisi küçüktür, ancak çıplak boruda belirleyicidir: DN100 çıplak borunun kaybı durgun havada 1.065 W/m, 5 m/s rüzgârda 2.037 W/m'dir. Açıkta kalan vana ve flanşların açık sahadaki kaybı bu nedenle kapalı mahale göre çok daha yüksek olabilir.
4. Emissiviteyi yanlış seçmek. 50 mm yalıtım, durgun hava: ε = 0,95 (boyalı veya kumaş yüzey) için yüzey sıcaklığı 35,7 °C, ε = 0,10 (parlak alüminyum kaplama) için 45,3 °C'dir. Isı kaybı ise düşük emissivitede biraz daha azdır (68,2'ye karşı 64,7 W/m). Kaplama malzemesi, yüzey sıcaklığı hedefine göre seçilmelidir.
5. Yüzey sıcaklığı ile ısı kaybını aynı şey sanmak. Bir önceki maddede düşük emissiviteli yüzey daha sıcak olduğu hâlde daha az ısı kaybeder; rüzgârlı havada ise yüzey soğurken kayıp artar. Yüzey sıcaklığı tek başına enerji performansının ölçüsü değildir.
6. W, W/m, kW ve kWh birimlerini karıştırmak. 69,3 W/m kayıp, 100 m hatta 6,93 kW anlık güç kaybı demektir; 7.200 saatte bu yaklaşık 49.900 kWh ısı enerjisine karşılık gelir. "Yıllık tasarruf 100 W/m" gibi ifadeler birim olarak hatalıdır; yıllık değer kWh/yıl veya kWh/m·yıl olarak verilmelidir.
7. Hesaplanmış performansı saha ölçümüyle doğrulamadan kesin sonuç olarak sunmak. Hesap; malzeme verisinin, kalınlığın, montajın ve ortam koşullarının varsayıldığı gibi olduğunu kabul eder. Montaj sonrası ve periyodik yüzey sıcaklığı ölçümü, varsayımların sahada karşılık bulup bulmadığını gösterir.

Sık Sorulan Sorular

ISO 12241 nedir?

ISO 12241, bina ekipmanları ve endüstriyel tesislerdeki termal yalıtım sistemleri için ısı transferiyle ilgili büyüklüklerin nasıl hesaplanacağını tanımlayan uluslararası standarttır. Isı kaybı veya kazancı, yüzey sıcaklığı ve yoğuşma kontrolü gibi hesaplar için ortak bir yöntem sunar. Güncel sürümü ISO 12241:2022'dir.

ISO 12241:2022 neyi kapsar?

Düz duvar, boru, küre ve dikdörtgen kanal geometrilerinde ağırlıklı olarak kararlı rejimde ısı akısı ve yüzey sıcaklığı hesabını, yüzey yoğuşmasını önleme kontrolünü, boru boyunca sıcaklık düşüşünü, soğuma ve donma sürelerini, yeraltı borularını ve ısı köprüleri için basitleştirilmiş bir yaklaşımı kapsar. Malzeme kalitesi, montaj, mekanik dayanım ve yangın güvenliği bu standardın hesap kurallarının dışında kalır.

İzolasyon kalınlığı nasıl hesaplanır?

Önce hedef belirlenir: belirli bir ısı kaybı sınırı, belirli bir yüzey sıcaklığı veya yoğuşmanın önlenmesi. Ardından işletme ve ortam sıcaklığı, boru dış çapı, malzemenin sıcaklığa bağlı ısı iletkenliği, yüzey emissivitesi ve hava hızıyla ısı kaybı farklı kalınlıklar için hesaplanır. Hedefi sağlayan en küçük kalınlık teknik minimumdur; ekonomik kalınlık ise yatırım ve enerji maliyetleri birlikte değerlendirilerek seçilir.

ISO 12241 ile ASTM C680 arasındaki fark nedir?

İkisi de yalıtımlı sistemlerde ısı kaybı ve yüzey sıcaklığı hesabına yöneliktir. ISO 12241 SI birimli hesap kuralları sunar ve boru boyunca sıcaklık düşüşü, donma süresi, yoğuşma ve ısı köprüleri gibi konuları da içerir. ASTM C680 ise düz, silindirik ve küresel sistemler için bilgisayar programlarında kullanılacak algoritmaları tanımlayan bir uygulama standardıdır. Biri diğerinin doğrudan yerine geçmez; projede hangisinin kullanılacağı şartnameye göre belirlenir.

Yalıtımda yüzey sıcaklığı kaç derece olmalıdır?

Tek bir evrensel değer yoktur. ISO 13732-1, sıcak yüzeye temas için yanık eşiklerini verir; bu eşikler temas süresine ve yüzey malzemesine göre değişir, temas süresi uzadıkça düşer. Kabul edilebilir yüzey sıcaklığı; temas olasılığına, kaplama malzemesine, işveren veya şartname gerekliliklerine ve risk değerlendirmesine göre belirlenmelidir.

Termal kamera ile izolasyon performansı ölçülebilir mi?

Termal kamera yüzey sıcaklığı dağılımını gösterir; hasarlı, eksik veya ıslanmış bölgelerin ve ısı köprülerinin bulunmasında çok etkilidir. Ancak ısı kaybı doğrudan ölçülmez; ölçülen yüzey sıcaklığı ile ortam koşulları kullanılarak hesaplanır. Doğru emissivite ve yansıyan sıcaklık ayarı yapılmadan, özellikle parlak metal kaplamalarda okunan değerler yanıltıcı olabilir.

Borularda ısı kaybı nasıl hesaplanır?

Birim uzunluk başına ısı kaybı q' (W/m), sıcaklık farkının toplam ısıl dirence bölünmesiyle bulunur. Toplam direnç; her yalıtım katmanı için ln(D dış / D iç) / (2πλ) ve dış yüzey için 1 / (π · D dış · h) terimlerinin toplamıdır. Dış yüzey sıcaklığı bilinmediğinden hesap iteratif olarak çözülür. Sonuç boru uzunluğu ve çalışma süresiyle çarpılarak yıllık enerji kaybına (kWh/yıl) dönüştürülür.

Yalıtım kalınlığı arttıkça ısı kaybı her zaman aynı oranda azalır mı?

Hayır. Silindirik geometride yalıtım direnci çap oranının logaritmasıyla arttığı için her ilave milimetrenin getirisi giderek azalır. Bu makaledeki DN100 örneğinde 30 mm'den 50 mm'ye çıkmak kaybı yaklaşık 31 W/m azaltırken, 50 mm'den 80 mm'ye çıkmak yaklaşık 19 W/m azaltır.

Sökülebilir izolasyon ceketlerinde hesaplama nasıl yapılır?

Ceketin yalıtım katmanı için de aynı ısı transferi ilkeleri kullanılır; ancak vana, flanş ve pompa gibi ekipmanlarda geometri karmaşık olduğundan yüzey alanı ve ekipman ölçüleri sahada alınır, eşdeğer geometri veya ısı köprüsü yaklaşımlarıyla hesap yapılır. Ceket birleşim yerleri, kapanma detayları ve kaplama kumaşının özellikleri gerçek performansı etkiler; bu nedenle montaj sonrası yüzey sıcaklığı ölçümüyle kontrol önerilir.

Sonuç

ISO 12241 kapsamında yapılan hesaplamalar, endüstriyel yalıtım sistemlerinin tasarımına ve mevcut performanslarının değerlendirilmesine teknik temel sağlar. Hesabın değeri, gerçekçi girdilere, sıcaklığa bağlı malzeme verisine ve sahada doğrulanmasına bağlıdır. OPTERM, tesislerde termal inceleme, izolasyon uygulaması ve periyodik performans takibi çalışmalarını yürütmektedir.

Kaynaklar

1. ISO 12241:2022, Thermal insulation for building equipment and industrial installations — Calculation rules. iso.org/standard/74655.html
2. ISO 13732-1:2006, Ergonomics of the thermal environment — Methods for the assessment of human responses to contact with surfaces — Part 1: Hot surfaces. iso.org/standard/43558.html
3. ASTM C680-23, Standard Practice for Estimate of the Heat Gain or Loss and the Surface Temperatures of Insulated Flat, Cylindrical, and Spherical Systems by Use of Computer Programs. store.astm.org/c0680-23.html
4. ROCKWOOL ProRox PS 960 teknik veri sayfası (λ değerleri, EN ISO 8497). rti.rockwool.com
5. EN 10220 ve ASME B36.10M, çelik boru dış çapları (DN100 / NPS 4: 114,3 mm).
6. Bergman, T. L., Lavine, A. S., Incropera, F. P., DeWitt, D. P., Fundamentals of Heat and Mass Transfer (hava özellikleri; Churchill–Chu ve Churchill–Bernstein bağıntıları).
